ＨＵＢをバラす

先日、多事独論にも書いたのだが、家で使っていたＨＵＢが壊れた。会社で使い古され、現役から退いて暫く経ったものを貰ってきたので、壊れても仕方が無いものだと思うのだが。自前のＨＵＢも持っていたのだが、10Base-2（同軸ケーブル）が収容できないという理由で敢えて古いＨＵＢを使っていたのだ。

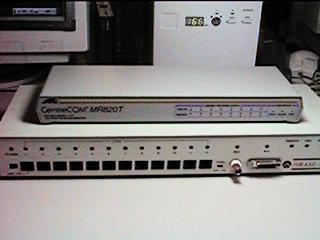

上の方が、自前のＨＵＢ。アライドテレシスの製品だ。下においてあるでかい方が、壊れた方のＨＵＢ。ブランドは分からないが、10Base-T(RJ-45)が12ポート、10Base-2(BNC)、10Base-5(AUI) のついた品だ。これをくれた人の話によると、10Base-Tができて間も無い頃に買ったものなのだという。

今でこそ10Base-Tは普及しているが、Ethernetが開発されたころは10Base-Tはなかった。その頃は同軸ケーブルなどで接続する方式が普通だったそうで、今みたいにモジュラをカチっと挿すだけでＯＫなんてことはなかった。図太いケーブルにＮ型コネクタがついてたり、それにタップを取ってトランシーバーを設置したり、ターミネーターを取り付けたり、面倒なことが多かったのだ。

それから、開発された10Base-Tは、UTP (Unshielded Twistpair Cable) という安価なケーブルを用い、モジュラという手軽なコネクタを使う、便利なものになった。何も考えずにＨＵＢにブスブスと挿していってもそれなりに使えてしまうから、お手軽ＬＡＮにはぴったりのものなのだ。

さて、例によって？壊れたものはバラす。

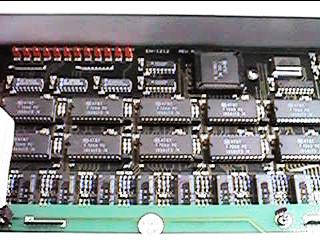

こちらが壊れた方の古いＨＵＢ。中央にＩＣが並んでいるが、ちょうど１２個ある（写真に写っているのは１０個だけど）。１ポートにＩＣを１個使ってるところが、初期の製品らしい。写真手前に縦に並んでいるのが、絶縁トランスか何かだろう。右奥に見えるの四角いＩＣは、ＣＰＵだろうか。

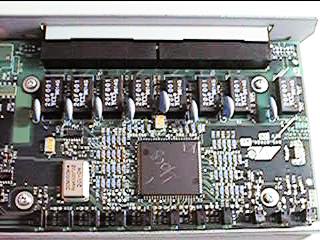

こちらは、アライドテレシスの方。主要なものは、真ん中に見えるフラットパッケージ１個だけ。昔のと比べると、驚くほどシンプルにワンチップ構成だ。それでもトランスは必要らしく、８個並んでいる。手前に並んでいるのが、ＬＥＤである。

古い方のＨＵＢは結構温かくなるが、新しい方は連続して使っていても殆ど温かくならない。そりゃ、あれだけＩＣを使ってたら消費電力もすごそう。
